원래 장소:
중국 광둥성
브랜드 이름:
SHENHUA
인증:
CE,UL
모델 번호:
SC810

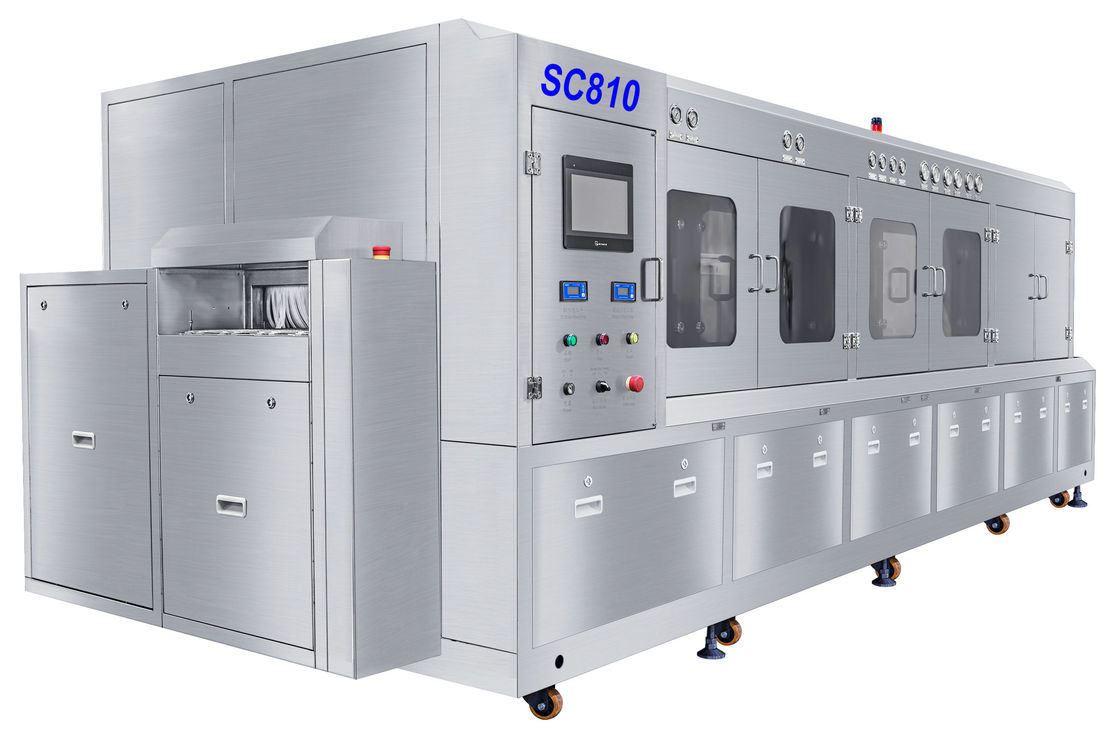

SC810은 리드프레임 패키지 반도체 IC 솔더링 플럭스 세척을 위한 특수 설계입니다.
액체 세척 + DI 물 헹굼 공정, 1000mm 길이의 액체 세척 섹션 및 600mm 순 너비, 모든 리드프레임 패키지에 유용합니다.
SC810 공정: 사전 세척+세척+ 화학적 격리+ 사전 헹굼+ 헹굼+최종 헹굼+ 에어 블로우 건조+ 열풍 건조1+ 열풍 건조2.
SME의 최신 혼합 스프레이 세척 기술을 사용함으로써 이 시스템은 다음과 같은 이점이 있습니다.
1. 라인 세척 시스템의 리드프레임 패키지 플럭스.
2. 액체 혼합 스프레이 세척 기술, 슈퍼 세척 결과, 완전히 깨끗한 수성 솔더 페이스트 플럭스와 비 세척 플럭스.
3. 긴 세척 섹션 + 탈이온수 린스 섹션 + 에어 블로우 섹션 + 2개의 열풍 건조 섹션.
4. 자동으로 액체 및 신선한 DI 물 공급, DI 물을 갱신하기 위해 이전 섹션으로 포스트 섹션 DI 물 오버플로.
5. 세척 및 헹굼 섹션의 위/아래 스파리 시스템.
6. 다양한 반도체 제품 세척 요구 사항에 따라 액체 및 DI 물 분무 압력을 조정할 수 있습니다.
7. 비저항 모니터링 시스템을 갖춘 표준, 비저항 범위 0~18 MΩ.
8. 에어 나이프 블로우 드라이 + 2 섹션 열풍 건조 시스템.
9. SUS304 스테인리스 PCB 편평한 컨베이어 그물 체계.
10. PLC 제어 시스템, 영어 조작 인터페이스, 쉬운 조작.
11. 많은 옵션 기능을 사용할 수 있습니다.
12. 총 SUS304 구조, 산 및 알칼리 내식성.
기계 사양:
| 일련 번호 | 안건 | SC810 사양 |
| 1 | 컨베이어 네트 | 600mm |
| 2 | 컨베이어 속도 | 0.1~1.5m/분 |
| 삼 | 컨베이어 높이 | 900±50mm |
| 4 | 컨베이어 방향 | 왼쪽에서 오른쪽으로 |
| 5 | 제품 크기 | 최대 L400*W600mm |
| 6 | 제품 높이 | 최대 100mm(구성 요소 포함) |
| 7 | 세척 탱크 용량 | 120L |
| 8 | 헹굼 탱크 용량 | 30L+60L+30L |
| 9 | 탈이온수 소비량 | 400~800L/H |
| 10 | 지친 공기 | 36m³ |
| 11 | 전기 제어 | PLC+TP |
| 12 | 비저항 범위 | 0~18MΩ |
| 13 | PH 범위 | 0~14 |
| 14 | 급기 | 0.5Mpa |
| 15 | 전원 | AC380V,50/60HZ, 3P,110KW |
| 16 | 기계 크기 | L5200*W1750*H1650mm |
| 17 | 기계 무게 | 3000KG |
Q1: SC810은 어떤 종류의 반도체 제품을 세척할 수 있습니까?
A1: BGA, CSP, IGBT, IPM 리드프레임 패키지의 플럭스.2x8 스프레이 막대가 있는 600mm 세척 섹션이 있어 매우 강력합니다.
Q2: 왜 110KW입니까?
A2: 세척 섹션에는 3x12KW 히터가 있고, 사전 헹굼 섹션에는 1x12KW 히터가 있습니다.린스 섹션에는 1x12KW 히터가 있습니다.열기 건조 섹션에는 2x7.5KW 히터가 있으며 송풍기, 전기 펌프도 있습니다.
Q3: 액체 온도와 DI 수온은 무엇입니까?
A3: 액체 온도는 80℃까지 가열할 수 있습니다.탈이온수는 60℃까지 가열할 수 있습니다.
Q4: 시간당 액체 소비량은 얼마입니까?
A4: 그것은 액체 자체와 온도에 달려 있습니다, 우리는 액체 차가운 콘덴서, 일반적으로 5~10L/시간을 설치합니다.
