원래 장소:
광동, 중국
브랜드 이름:
SHENHUA
인증:
CE,ISO,UL
모델 번호:
SME-6300
SME-66001.56ug/Cm2 이온 오염 400~800l DI 물 오버플로 교체 및 화학 청소 기계.

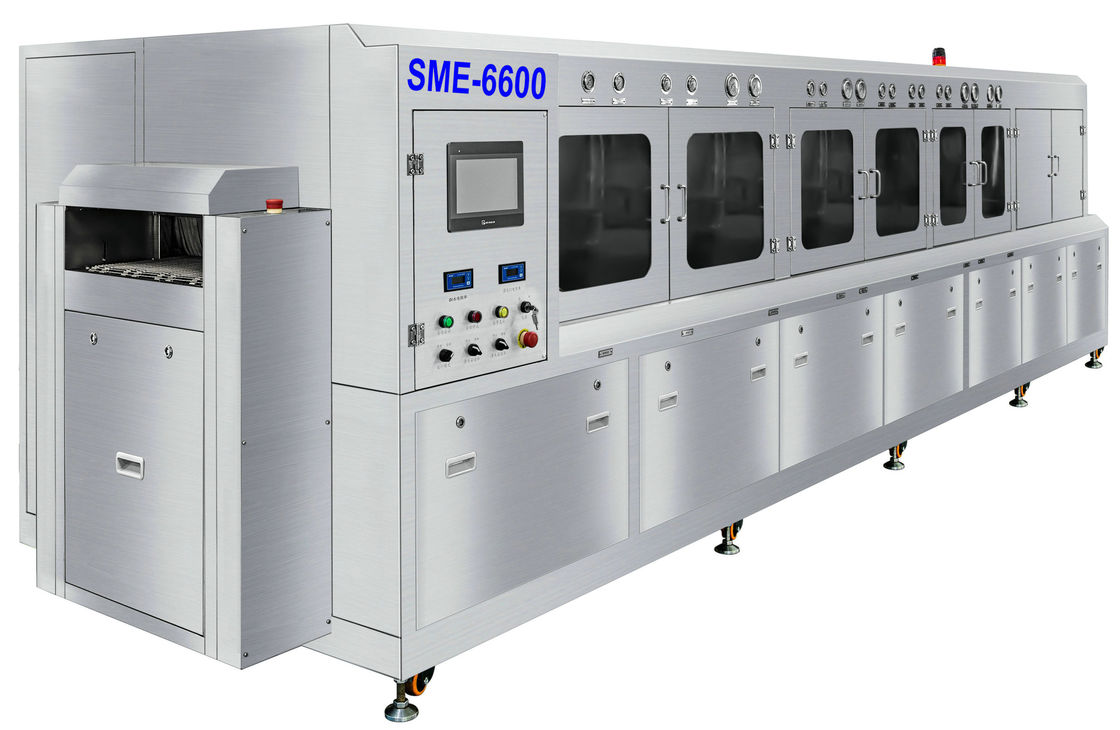

SME-6600SUS304 스텐레스 소재 및 모듈러 스프레이 유닛 PCBA in line 세정기입니다.
우수한 세척 성능: 로진 플럭스, 수용성 플럭스, 비청정 플럭스, 솔더 페이스트 및 기타 유기 및 무기 오염과 같은 PCBA 플럭스 잔류물, 소더 볼 및 PCBA 입자.
기능적 세척 섹션 및 프로세스: 사전 세척+세척+ 화학적 격리+ 사전 린스+ 헹굼+최종 헹굼+ 에어 블로 건조+ 열풍 건조1+ 열풍 건조2.
당사의 고급 스프레이 세척 기술인 시스템에는 다음과 같은 장점이 있습니다.
1. 라인 클리닝 시스템의 대량 PCBA.
2. 다량의 액체 스프레이 세척 방식, 슈퍼 세척 결과.용접 후 SMT 또는 THT PCBA의 수성 솔더 페이스트 플럭스와 세척되지 않은 솔더 페이스트 플럭스를 철저히 청소하십시오.
3. 세척 섹션 + 탈이온수 헹굼 섹션+ 에어 블로우 섹션 + 2개의 뜨거운 공기 건조 섹션.
4. 액체 및 신선한 DI 물은 자동으로 공급되며, 섹션 후 DI 물은 DI 물을 갱신하기 위해 이전 섹션으로 넘칩니다.
5. 세척 및 헹굼 섹션의 위/아래 분리 시스템.
6. 액체 및 DI 물 분무 압력은 심한 PCBA 세척 요구 사항에 맞게 조정할 수 있습니다.
7. 비저항 모니터링 시스템이 장착된 표준, 비저항 범위 0~18 MΩ.
8. 에어 나이프 블로 드라이 + 2 섹션 열풍 건조 시스템.
9. SUS304 스테인리스 PCB 평면 컨베이어 그물 시스템.
10. PLC 제어 시스템, 영어 조작 인터페이스, 쉬운 조작.
11. 많은 옵션 기능을 사용할 수 있습니다.
12. 총 SUS304 구조, 내산성 및 알칼리성 내식성.
기계 사양:
| S/N | 안건 | SME-6600 사양 |
| 1 | coneyor net | 600mm |
| 2 | 컨베이어 속도 | 0.1~1.5m/분 |
| 삼 | 컨베이어 높이 | 900±50mm |
| 4 | 컨베이어 방향 | 왼쪽에서 오른쪽으로 |
| 5 | PCB 크기 | 최대로 L400*W600mm |
| 6 | PCB 높이 | 최대 100mm(구성 요소 포함) |
| 7 | 세척 탱크 용량 | 300L |
| 8 | 헹굼 탱크 용량 | 60L+120L+30L |
| 9 | 탈이온수 소비량 | 400~800L/H |
| 10 | 지친 공기 | 42m³ |
| 11 | 전기 제어 | PLC+TP |
| 12 | 저항 범위 | 0~18MΩ |
| 13 | pH 범위 | 0~14 |
| 14 | 급기 | 0.5Mpa |
| 15 | 전원 공급 장치 | AC380V, 50/60HZ, 3P, 110KW |
| 16 | 기계 크기 | L6600*W1750*H1650mm |
| 17 | 기계 무게 | 3300KG |

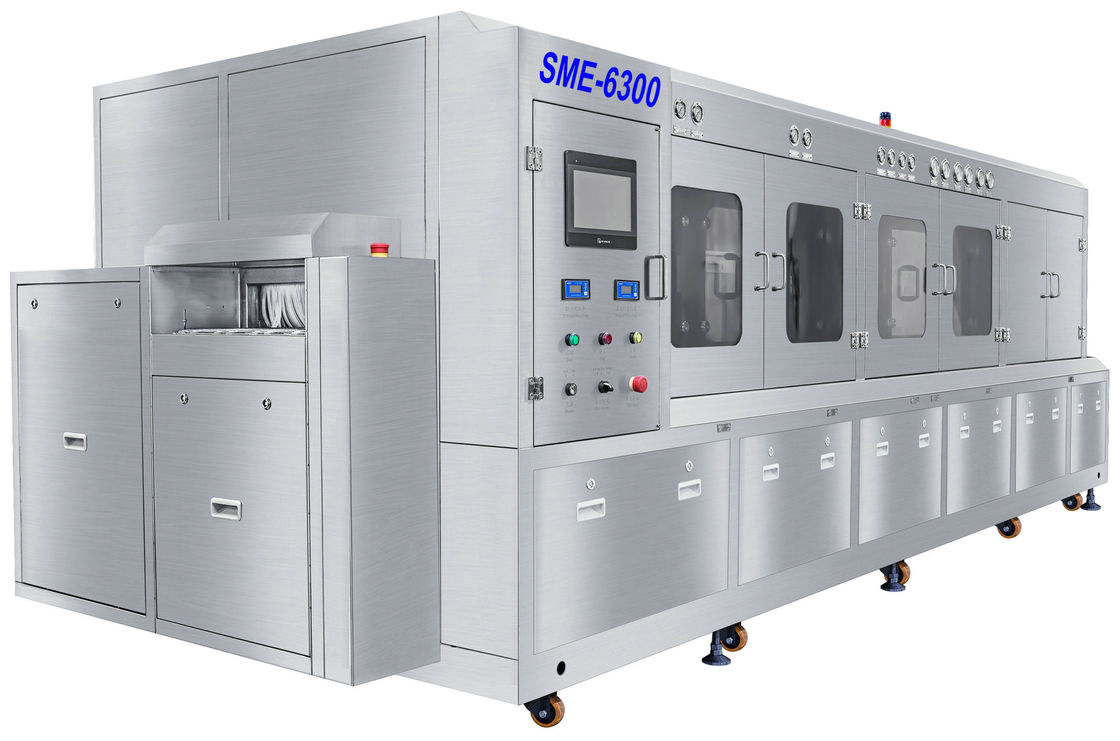

Q1: SME-6300은 어떤 PCBA를 청소할 수 있나요?
A1: SME-6300은 5200mm 길이의 기계로, 2x8 스프레이 로드가 있는 800mm 세척 섹션 1개가 있습니다.모든 PCBA를 청소할 수 있으며 가장 정밀한 PCBA의 경우 컨베이어 속도를 0.2m/min으로 낮추어 우수한 청소 성능을 얻을 수 있습니다.일반적으로 0.3~0.4m/min으로 설정합니다.
Q2: 왜 110KW입니까?
A2: 세척 섹션에는 3x12KW 히터가 있고 사전 헹굼 섹션에는 1x12KW 히터가 있습니다.헹굼 섹션에는 1x12KW 히터가 있습니다.뜨거운 공기 건조 섹션에는 2x7.5KW 히터가 있으며 송풍기, 전기 펌프도 있습니다.
Q3: 액체 온도와 DI 수온은 무엇입니까?
A3: 액체 온도는 80℃까지 가열할 수 있습니다.탈이온수는 60℃까지 가열할 수 있습니다.
Q4: 시간당 액체 소비량은 얼마입니까?
A4: 그것은 액체 자체와 온도에 달려 있습니다. 우리는 액체 냉각 콘덴서, 일반적으로 5~15L/시간을 설치합니다.
